厂家直销行人过街申请信号控制机行人手动过街控制系统

更新:2019-3-26 16:53:36      点击:
  • 品牌:   鼎顺
  • 型号:
  • 在线订购
产品介绍

一、适用环境:

本产品适用于在道路的旁边是学校、政府机关等路口。在上、下班时,行人集中过马路,而非上、下班时,几乎没有人过马路,如果用常规的道路信号灯的控制方法,在行人多的时候,人不能完全通行过马路,在没有行人的时候,又亮行人绿灯,白白浪费汽车的等待时间。

二、主要目标:

1工作方案:

在正常情况下,机动灯的绿灯亮,人行灯红灯亮,提高车流效率;当有人需要过马路时,按下过街申请按钮,机动灯进入绿闪——黄灯——红灯的状态,随后人行灯由红灯转入绿灯,汽车停止,行人过马路。

行人绿灯时间可以根据过马路的实际需要时间来设定,设定的时间倒计时到0后,人行灯红灯亮,机动灯绿灯亮。

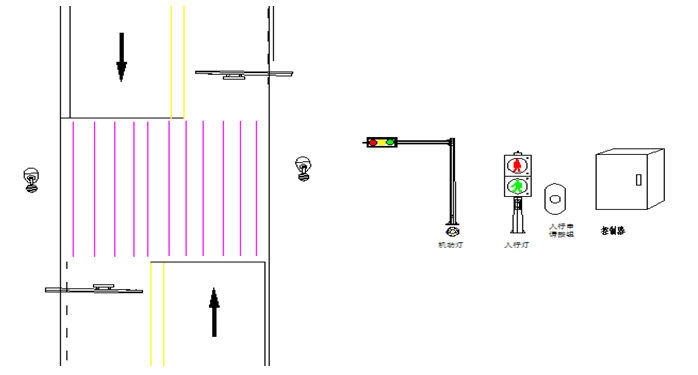

2、路口设备:2套满屏灯,2套人行灯,2个行人申请按钮,1台行人过街申请信号控制机

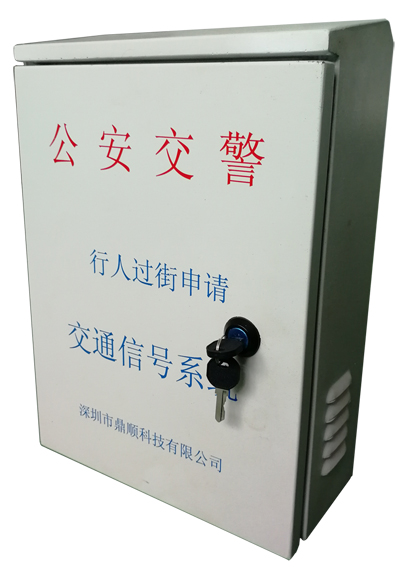

三、产品图片



四、技术参数

1、工作电压:AC220V

2、输出信号灯个数:5个(3个机动灯+2个人行灯);

3、申请输入方式:1RS485端口,2个开关量端口;

4、倒计时器控制方式:1RS485通讯倒计时端口;

5、行人过街时间:10~60秒,可调设定;

6、行人申请后,机动车剩余时间:5~15秒,可调设定;

7、机动车黄灯时间:0~9秒,可调设定;

8、绿灯闪烁时间:0~9秒,可调设定;

9、两次申请间隔时间:60~90秒,可调设定

10、机动车最大通行时间:10分钟,固定不可调。


五、操作使用说明



1、 按接线端的说明指示,分别接好机动灯、人行灯、倒计时器、申请按钮和电源供电;

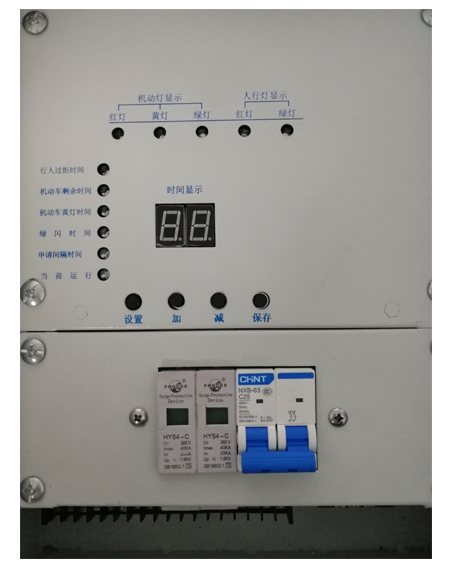

2、 按下设置键,状态指示灯从当前运行的状态,跳到设置状态,每按一下,状态指示跳到下一个设置状态;

3、在设置状态下,按加/减键,可改变相应状态的设置时间;

4、设置好时间后,按保存键,设置的时间自动保存,状态指示灯跳到当前运行的状态。

机器外箱和电源接线端的地线,务必可靠接地,否则,防雷器起不到防雷的作用
